«ТеРосс»

«Другой теплосчетчик»

Вычислительное устройство представляет собой моноблок, находящийся в защитном корпусе, и не требует дополнительных вспомогательных устройств.

При монтаже требуется установка щита для размещения в нем блоков питания, ПР и ПД

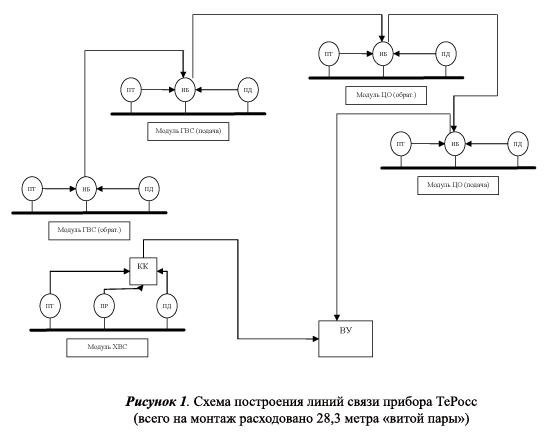

Протяженность линий связей сокращается за счет того, что измерительный блок находится близко от первичных преобразователей и информация от ИБ к ВУ подается в цифровом виде по единой линии связи, общей для всех ИБ (эскиз схемы подключения линии связи представлен на рисунке 1)

ПД - преобразователь давления
ПР - преобразователь расхода
ПТ - преобразователь температуры
ИБ - измерительный блок
ВУ - вычислительное устройство

Детальная протяженность линии связи представлена ниже.
Модуль ГВС (обр.):
1. ПД – ИБ = 0,6 м
2. ПТ – ИБ = 1,7 м
3. ИБ (ГВС обр.) – ИБ (ГВС под.) = 1,7 м

Модуль ГВС (подача):
1. ПД – ИБ = 0,7 м
2. ПТ – ИБ = 0,9 м
3. ИБ (ГВС под.) – ИБ (ЦО обр.) = 2,1 м

Модуль ЦО (обр.):
1. ПД – ИБ = 0,6 м
2. ПТ – ИБ = 1,2 м
3. ИБ (ЦО обр.) – ИБ (ЦО под.) = 2,1 м

Модуль ЦО (подача):
1. ПД – ИБ = 0,5 м
2. ПТ – ИБ = 1,1 м
3. ИБ (ГВС под.) – ВУ = 5,0 м

Модуль ХВС:
1. ПД – КК = 0,6 м
2. ПТ – КК = 0,7 м
3. ПР – КК = 1,0 м
4. КК – ВУ = 8,0 м

Всего затрачено 28,3 метра витой пары

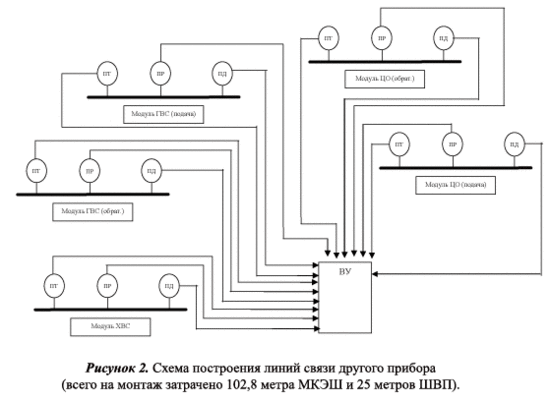

Большая протяженность линии связи обусловлена конструктивным исполнением прибора. Необходимо от каждого преобразователя вести линии связи непосредственно к ВУ (эскиз схемы подключения линии связи представлен на рисунке 2)


ПД - преобразователь давления
ПР - преобразователь расхода
ПТ - преобразователь температуры
ИБ - измерительный блок
ВУ - вычислительное устройство

Детальная протяженность линии связи представлена ниже.
Модуль ГВС (обр.):
1. ПД – ВУ = 7,5 м
2. ПТ – ВУ = 7,0 м
3. ПР – ВУ = 7,3 м

Модуль ГВС (подача):
1. ПД – ВУ = 7,0 м
2. ПТ – ВУ = 7,0 м
3. ПР – ВУ = 6,5 м

Модуль ЦО (обр.):
1. ПД – ВУ = 6,6 м
2. ПТ – ВУ = 6,2 м
3. ПР – ВУ = 6,9 м

Модуль ЦО (подача):
1. ПД – ВУ = 5,5 м
2. ПТ – ВУ = 6,2 м
3. ПР – ВУ = 6,9 м

Модуль ХВС:
1. ПД – ВУ = 8,6 м
2. ПТ – ВУ = 8,7 м
3. ПР – ВУ = 9,0 м


Всего затрачено 102,8 метра МКЭШ и 25 метров ШВП на питание расходомеров.

Наличие штатного крепления металлорукава сокращает время монтажа.

Приходиться дорабатывать штатный крепеж под металлорукав.

В прибор заложена возможность автоматического тестирования неисправностей линий связи и преобразователей узла учета в реальном времени.

Такой функции нет.

Первичные преобразователи подключаются к измерительному блоку который выполнен в корпусе ПР. Это сокращает протяженность линий связи и позволяет сократить время их монтажа.

Необходимо вести все линии связи непосредственно от преобразователей к ВУ

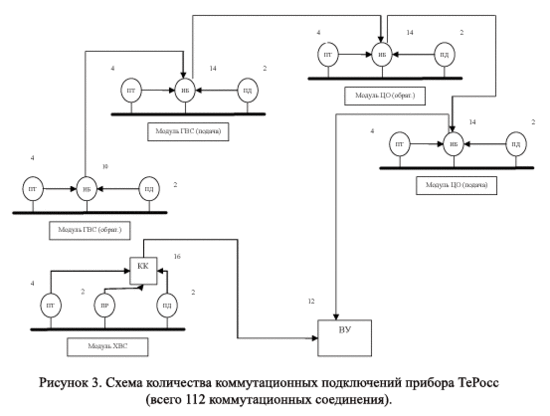

Прибор имеет более сложную схему коммуникации. Схема представлена на рисунке 3

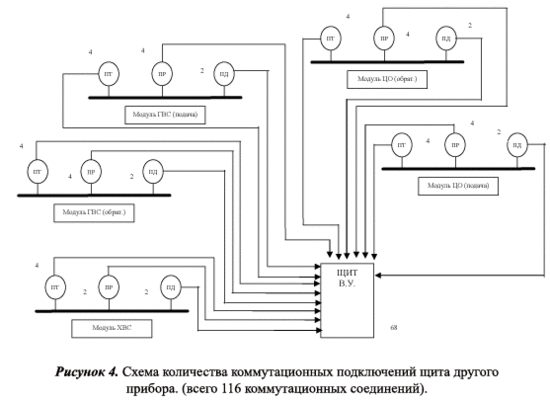

Простая схема коммуникации. Схема представлена на рисунке 4

Возможность использования многожильного кабеля для соединения ИБ. Так как сигнал с ИБ поступает в цифровом виде (импульсивный выход, токовый выход, частотный выход, CAN 2,0 В) то можно игнорировать токи наводок от питающего кабеля.

Необходимо вести кабель питания отдельно от сигнального кабеля.

Программное обеспечение позволяет получить дополнительную информацию. В протоколе отражаются: утечки. Мгновенные показатели работы теплосчетчика. Ближайшая разработка – снятие информации с теплосчетчика ТеРосс через Интернет. Возможность снятия информации на накопительный пульт.

Возможность снятия информации на накопительный пульт.

Простая настройка обусловлена широким набором встроенных алгоритмов измерений и работы прибора. Возможность программирования параметром не измеряемых в частных случаях.

Вычислительное устройство имеет сложное, многоуровневое меню, затрудняющее его настройку.
